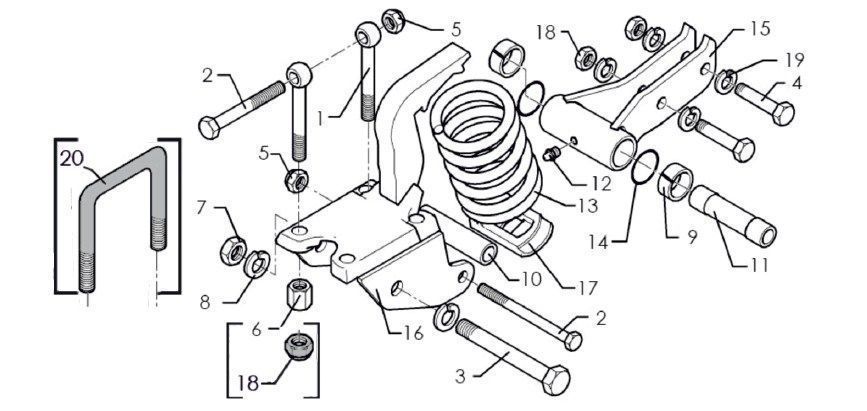

Артикул |
Наименование |
Размеры |
| 1 |
301 0860 |
Рым-болт |
М16х150-8,8 DIN444 |
| 2 |
301 5410/301 4099 |
Болт крепления |
М16х160-10,9 шестигранный DIN931 |
| 3 |
301 4523 |
Болт крепления упора |
М20х1,5х170-10,9 шестигранный ls144 |
| 4 |
301 5361 |
Болт крепления стойки |
М16х75-12,9 шестигранный |
| 5 |
303 0935 |
Гайка шлицевая |
DIN985-NM16-8 Zn |
| 6 |
512 10011/303 0954 |
Гайка рым-болта |
М16 DIN 6330 |
| 7 |
303 0977 |
Гайка |
M20x1,5-10,0 DIN 934 |
| 8 |
305 9888 |
Шайба пружинная |
20 DIN127-A |
| 9 |
317 3422 |
Втулка зажимная |
EG30/38x25 |
| 10 |
317 6826 |
Втулка |
D30х4,5х125 |
| 11 |
317 7199 |
Втулка упора |
D30/20,1x128-2xL25 |
| 12 |
323 6348 |
Масленка |
АМ 10х1 DIN71412 |
| 13 |
329 8469 |
Пружина нажимная |
14х97х202 |
| |
329 8470 |
Пружина нажимная |
14х97х203 |
| 14 |
375 1226 |
Кольцо уплотнительное кронштейна |
46х3 |
| 15 |
412 8103 |
Упор |
D51x128 60x25 |
| 16 |
412 8111 |
Кронштейн стойки (под рым-болт) |
90x110/D20x128-D18 |
| |
412 8110 |
Кронштейн стойки (под стремянку) |
90x90/D20x128-D18 |
| |
412 8091 |
Кронштейн стойки (под стремянку) |
90x90/D20x128-D18 Rubin-B HI |
| |
412 8093 |
Кронштейн стойки (под рым-болт) |
90x110/D20x128-D18 Rubin-B HI |
| 17 |
427 8169 |
Опора пружины |
D110/20x83 |
| |
427 8170 |
Опора пружины |
D110/27х83 |
| 18 |
303 0971 |
Гайка |
М16 DIN 934 |
| 19 |
305 9887 |
Шайба пружинная |
16 DIN127 |
| 20 |
301 7795 |
Стремянка |
M16/90/135 |
